    技术支持 温控器-modbus rtu 数据网关采集数据流程

    温控器-modbus rtu 数据网关采集数据流程

    发布时间:2022-11-25

    阅读量:27次

    调试准备:
    需要准备的材料:HINET 数据网关、温控器、网线等;
    现场联网方式:4G
    测试需要达到的目的:网关采集温控器的数据发送到思普云服务器,在思普云大数据中心监
    控实时数据。

    步骤:

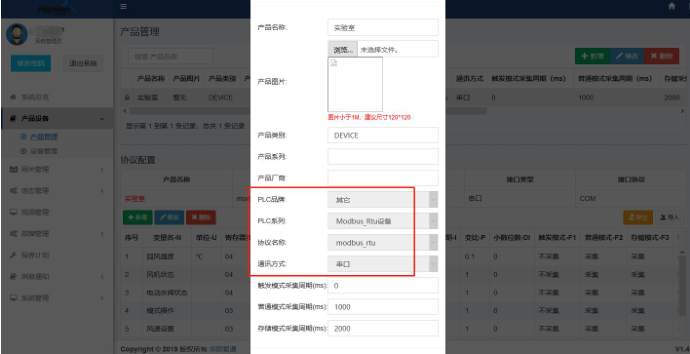

    1. 新增产品:登录思普云,选择产品管理点击【新增】,填写产品信息,红框为必填项,
    ●PLC 品牌:其他
    ● PLC 系列:Modbus_Rtu 设备
    ● 协议名称:modbus_rtu
    ● 采集周期单位为:毫秒,三种模式任选一种多或多种
    ● 其他信息自定义填写

    网关采集数据流程步骤一

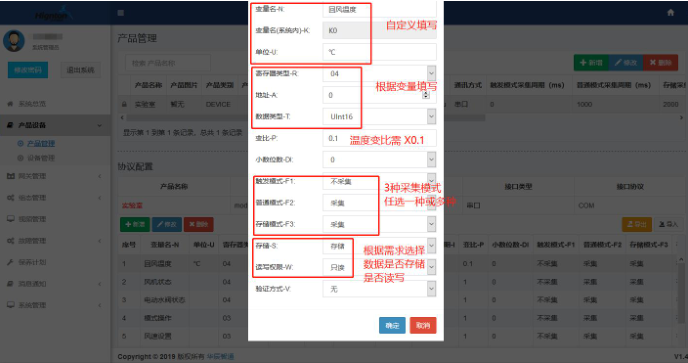

    1. 新增点表:选择新建的产品,点击【协议配置】下的【新增】,填写变量信息,如下图所示,
    网关采集数据流程步骤二

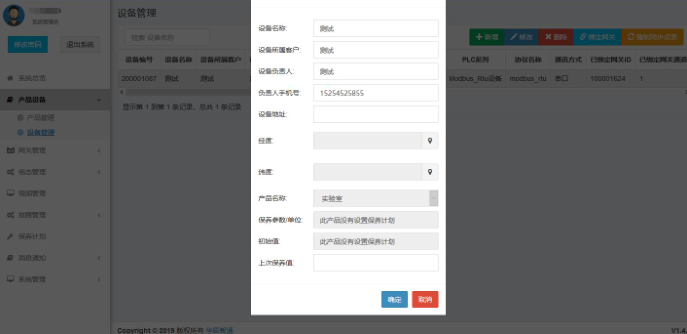

    2. 新增设备:选择设备管理点击【新增】,填写设备信息,红框为必填项,如下图所示,
    网关采集数据流程步骤三

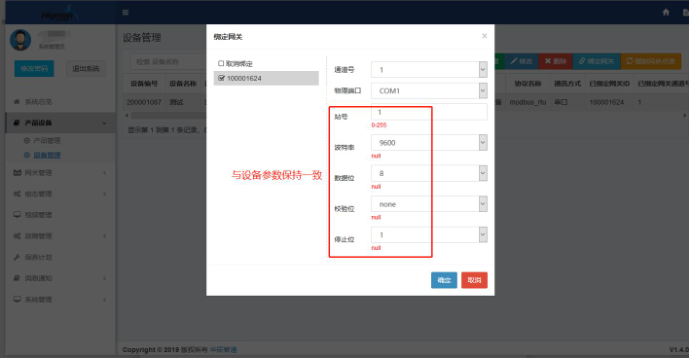

    3. 绑定网关:选择设备点击【绑定网关】,勾选网关,参数与设备参数保持一致,如下图所示,
    网关采集数据流程步骤四

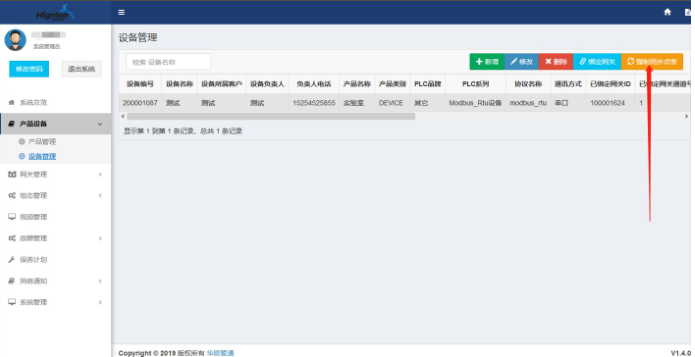

    4. 强制同步点表:选择设备点击【强制同步点表】,如下图所示,
    网关采集数据流程步骤五

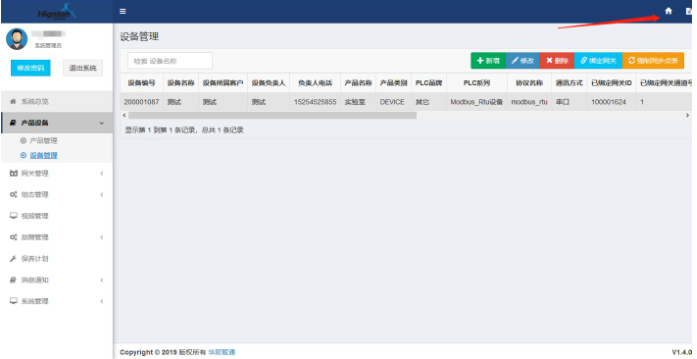

    5. 查看实时数据:点击网页右上角的 图标,进入思普云大数据中心,在设备列表点击设备后,再点击【实时监控】下的【实时数据】。
    网关采集数据流程步骤六
