HINET工业数据网关数据采集教程
接下来以“西门子1200 plc”为例，讲解S-TCP-ET-V3数据网关如何采集PLC的数据，流程如下：
一、数据网关联网，网关与PLC硬件连接
数据网关插入4G卡上网，将数据网关LAN口连接西门子 PLC，插入4G卡后net灯亮表示工业数据网关联网成功。
918博天堂APP智通Hignton工业数据网关
二、数据网关连接电脑，打开数据网关配置工具
网关侧面的Debug接口用USB线连接电脑，打开数据网关配置工具HINET.DGCT。

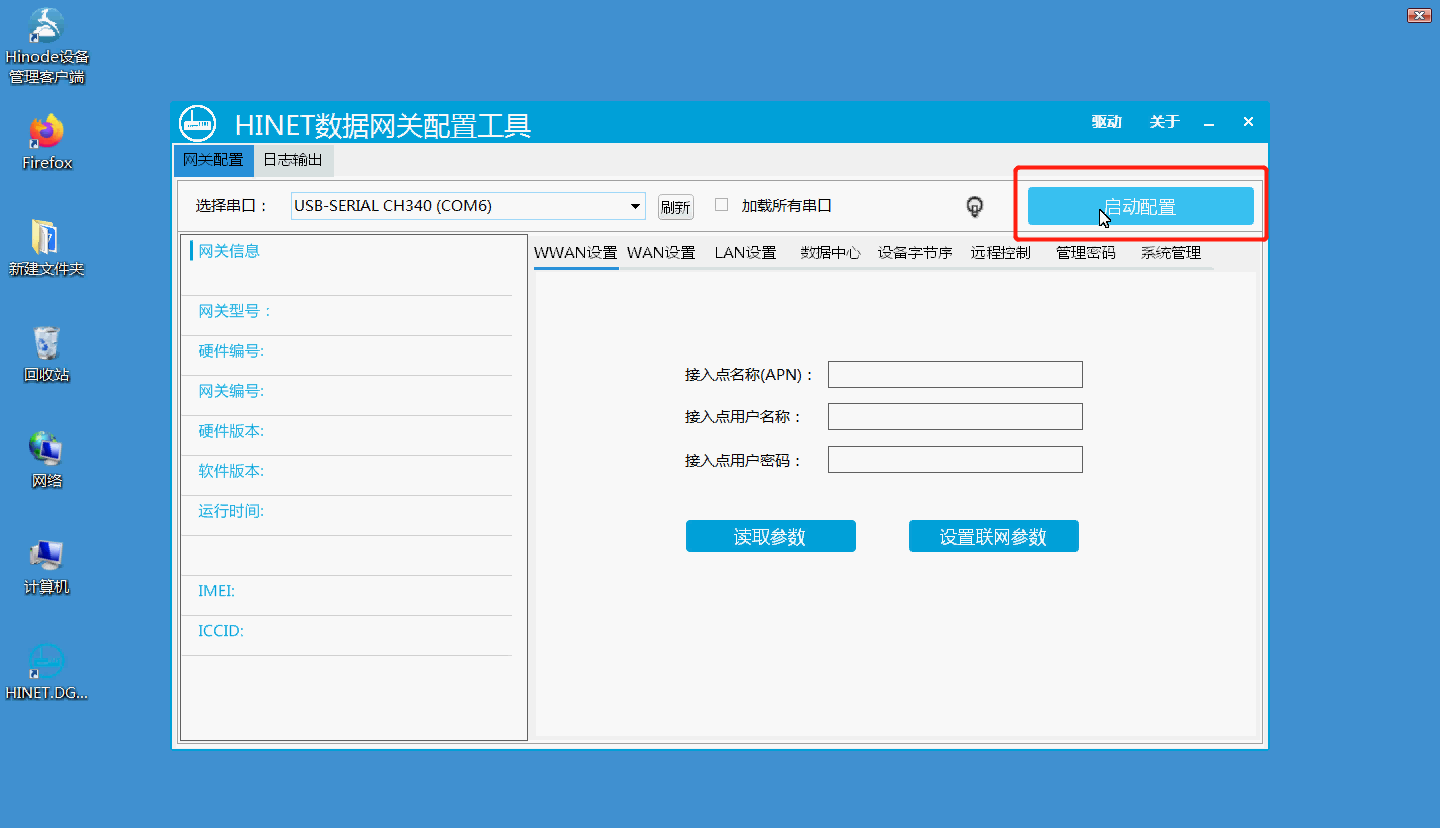

1、点击【启动配置】-【读取参数】，查看网关型号和网关编号;
2、点击【LAN设置】，查看IPv4地址;
注意：IPv4地址必须与PLC的IP在同网段，此处IPv4地址为192.168.9.100，PLC的IP为192.168.9.12，都是9网段，所以不需要修改。
3、如果需要远程控制变量写入，点击【远程控制】，勾选控制使能，设置远程控制密码，点击【设置远程控制参数】;

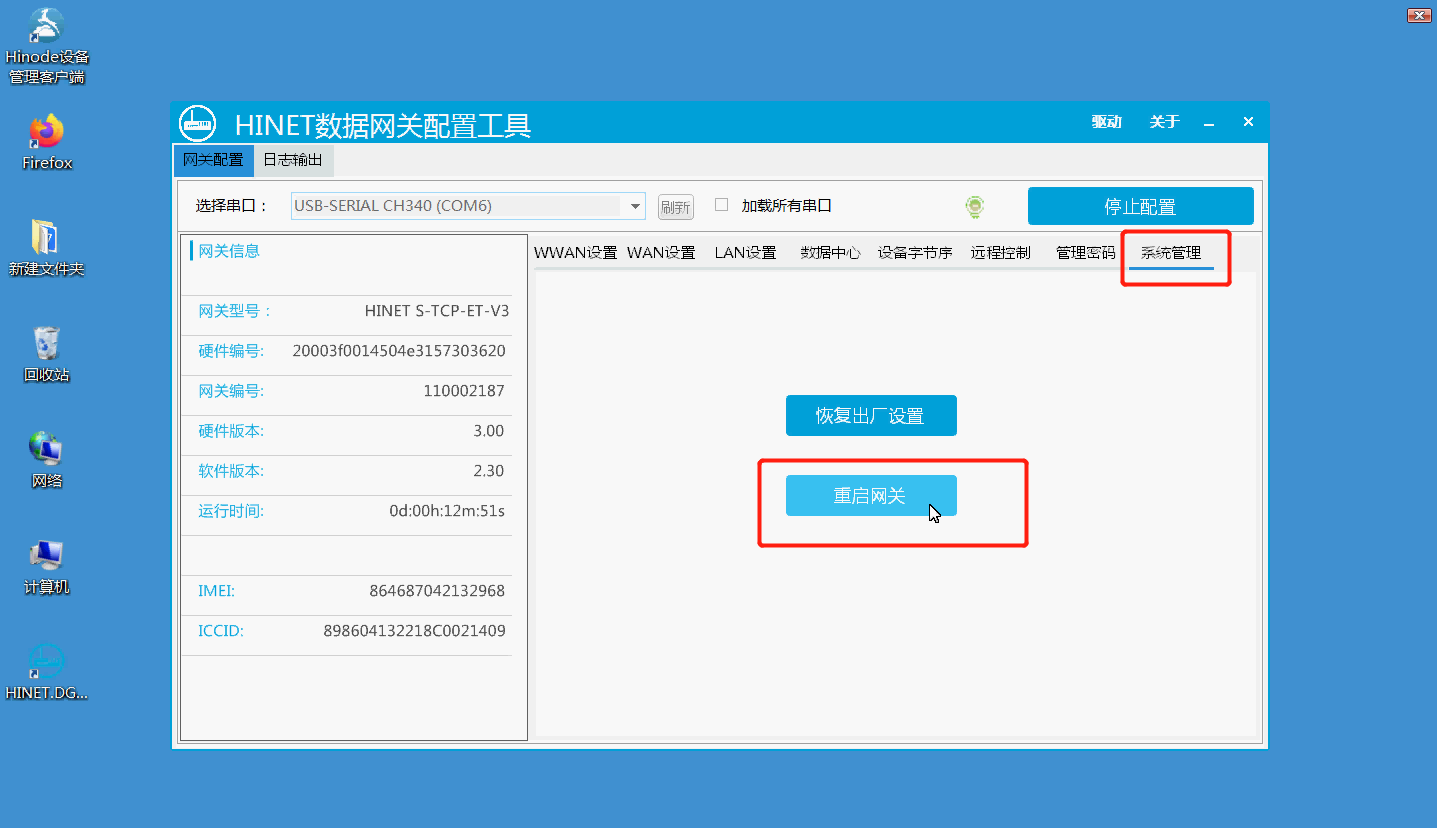

4、点击【系统管理】-【重启网关】生效。
三、登录思普云平台

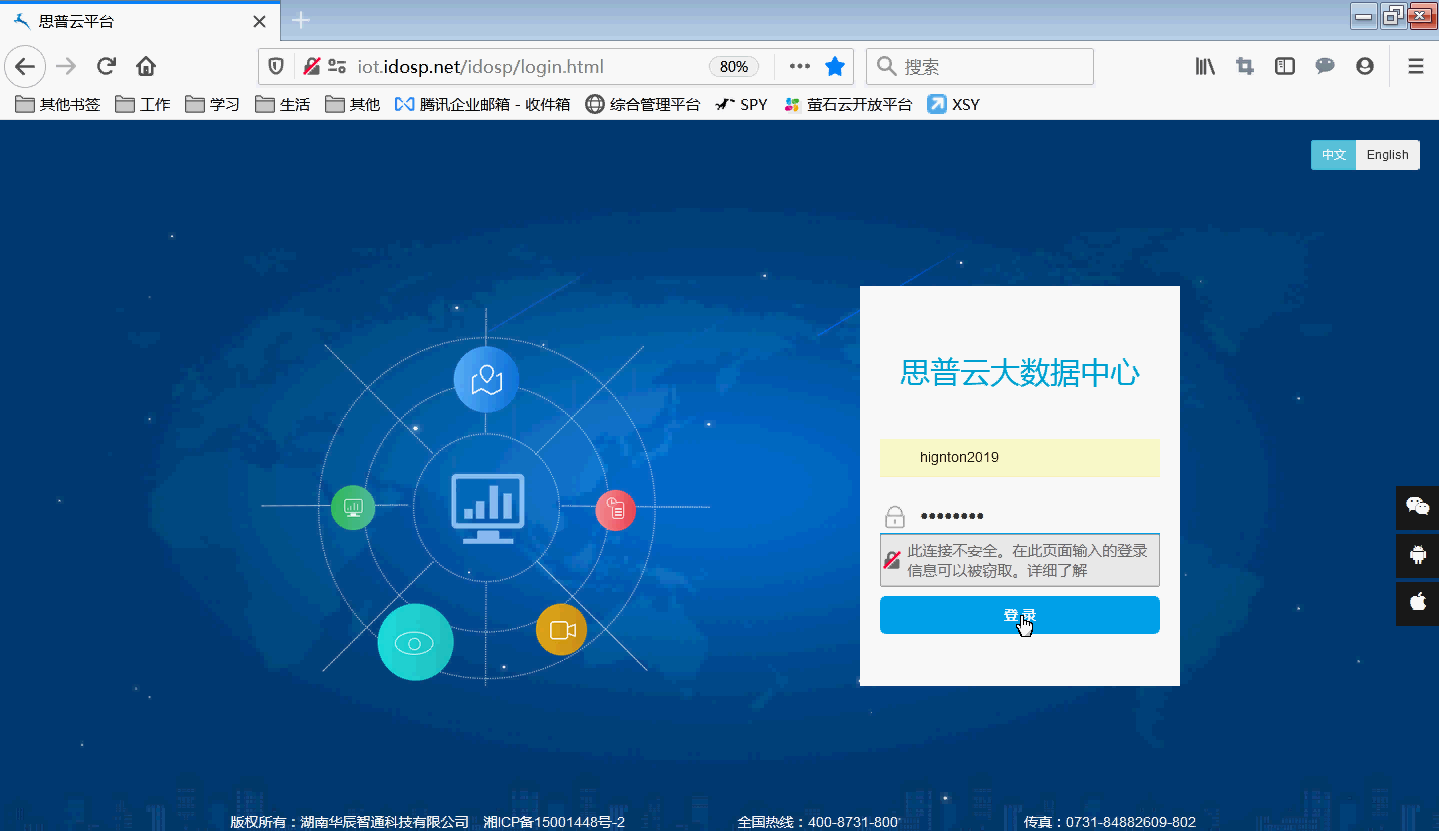

浏览器输入iot.idosp.net进入思普云登录界面，输入思普云账号密码点击【登录】。
1、添加产品

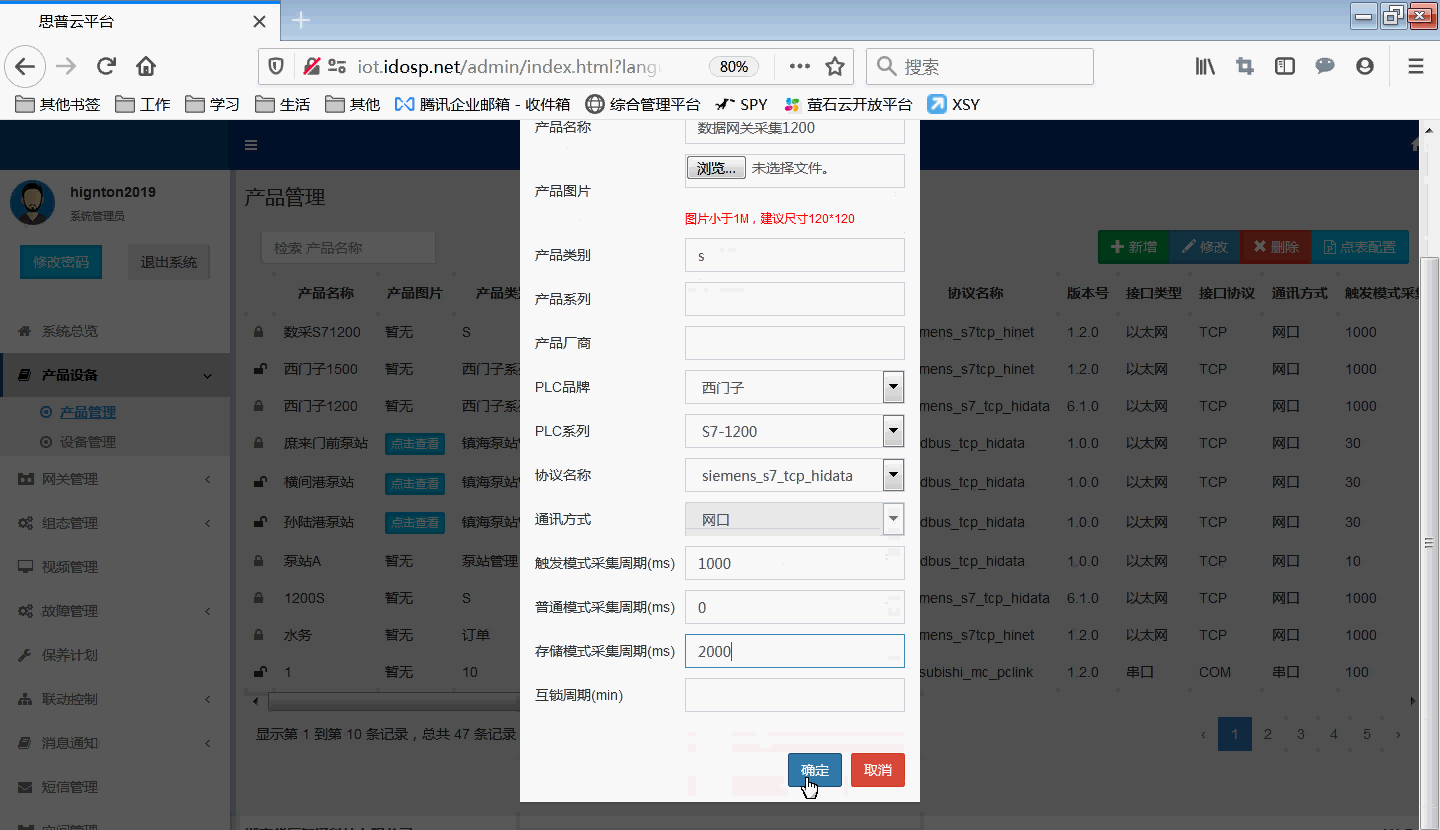

点击【产品设备】-【产品管理】，点击【新增】，红框为必填项，
注意：数据网关选后缀带hidata的协议
|
产品名称、产品类别 |
PLC品牌、PLC系列、协议名称 |
触发模式采集周期（ms） |
普通模式采集周期（ms） |
存储模式采集周期（ms） |
|
自定义 |
根据PLC选择 |
打开实时数据界面时按触摸模式采集周期采集数据，设置1000ms表示1秒采集一次。目的是为节省流量 |
只要网关联网成功，并与PLC正常连接。实时数据就会按普通模式采集周期不断采集。
0表示不采集 |
在普通模式的基础上加了存储功能，需要历史数据或需要设置报警参数，则必须开启存储模式采集周期 |
配置点表

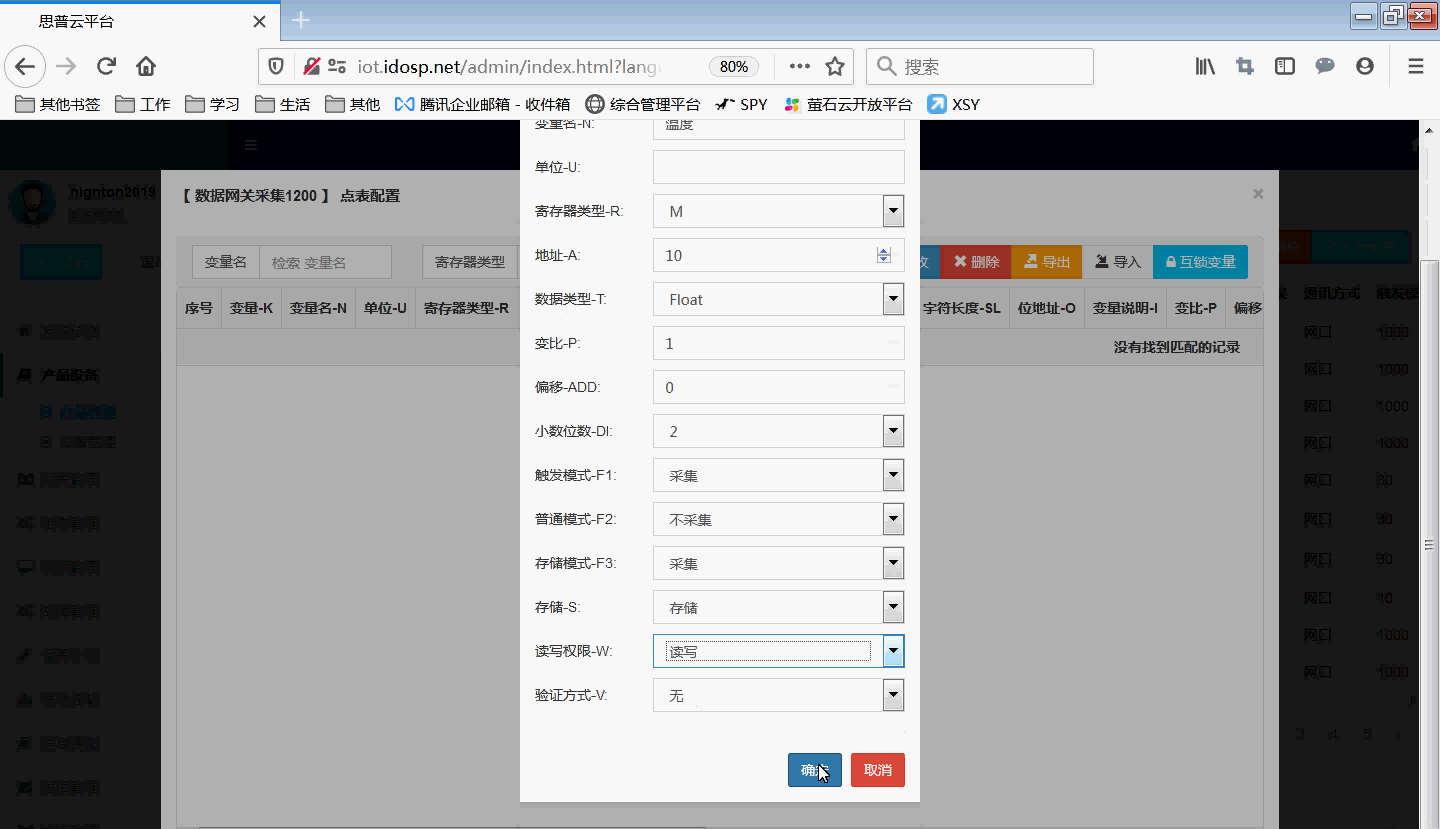

选择产品点击【点表配置】，点击【新增】，点表根据PLC程序里的变量配置，
|
变量名、单位 |
寄存器类型、地址、数据类型 |
变比、偏移 |
触发模式、普通模式、存储模式 |
读写权限 |
|
自定义 |
根据变量配置 |
对采集上来的数据进行乘法和加法计算，
例如，采集的原始数据为3，变比设置为10，偏移设置为2，那么平台上实时数据显示的最终值等于3*10+2=32 |
设置了哪一种采集模式周期，哪一种模式就选采集，
例如，触发模式采集周期设置1000ms，则触摸模式选采集 |
需要远程控制变量则选“读写” |
2、添加设备

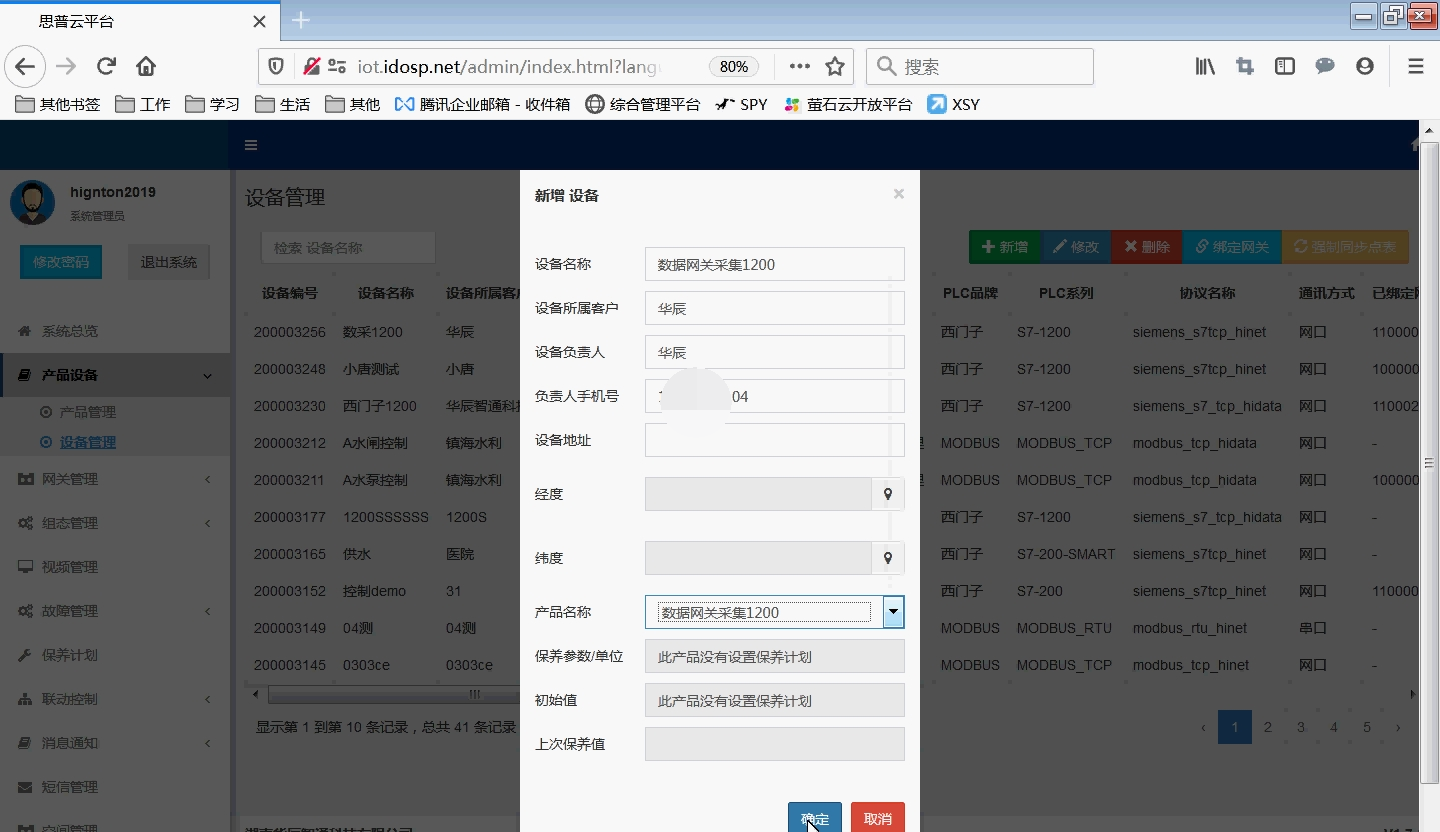

点击【产品设备】-【设备管理】，点击【新增】，填写设备名称、设备所属客户、设备负责人、负责人手机号，产品名称选择刚才添加的产品，点击【确定】。
3、设备绑定网关

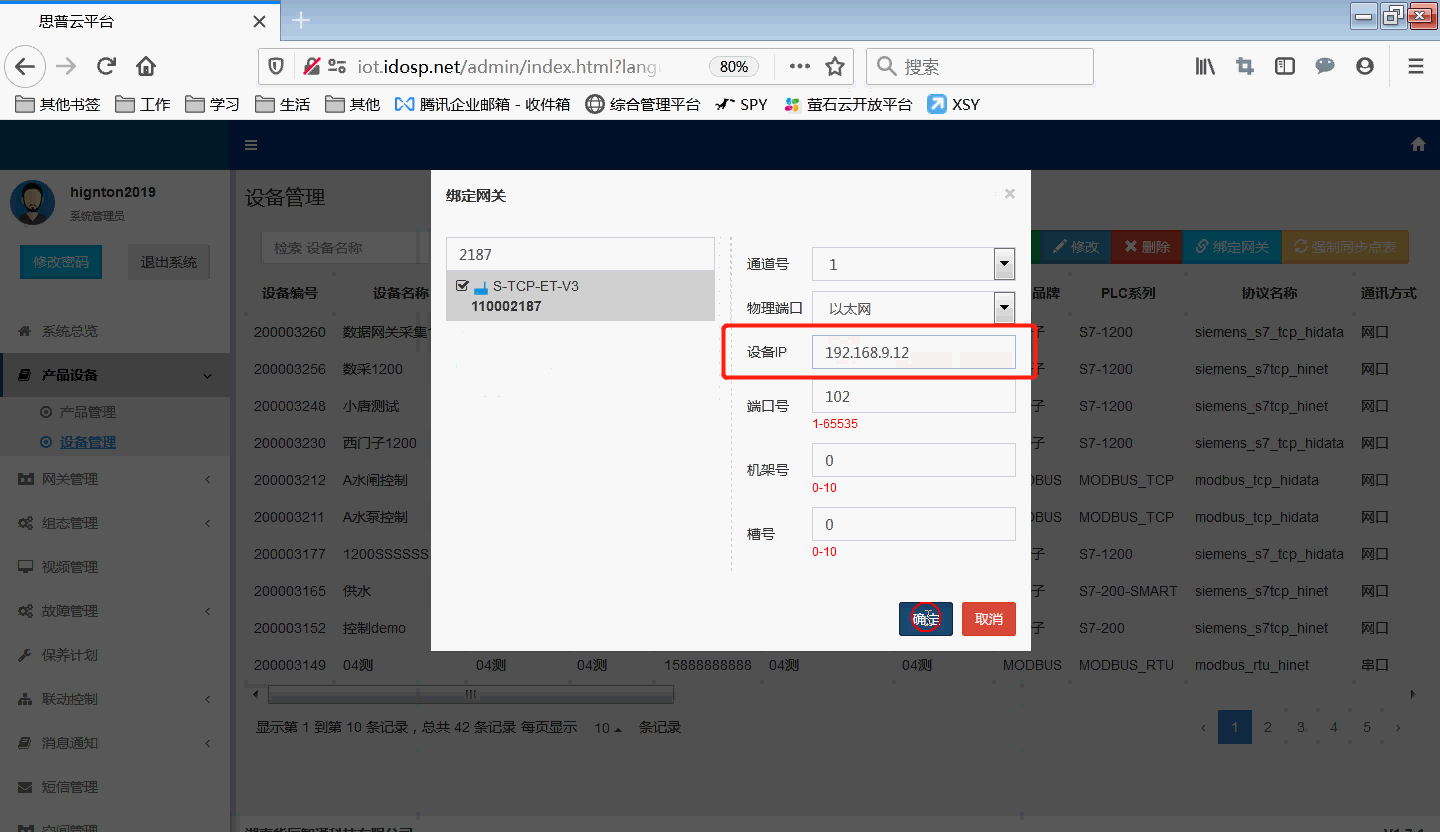

点击【绑定网关】，选择与PLC连接的网关，如不知道网关的思普云ID，可打开数据网关

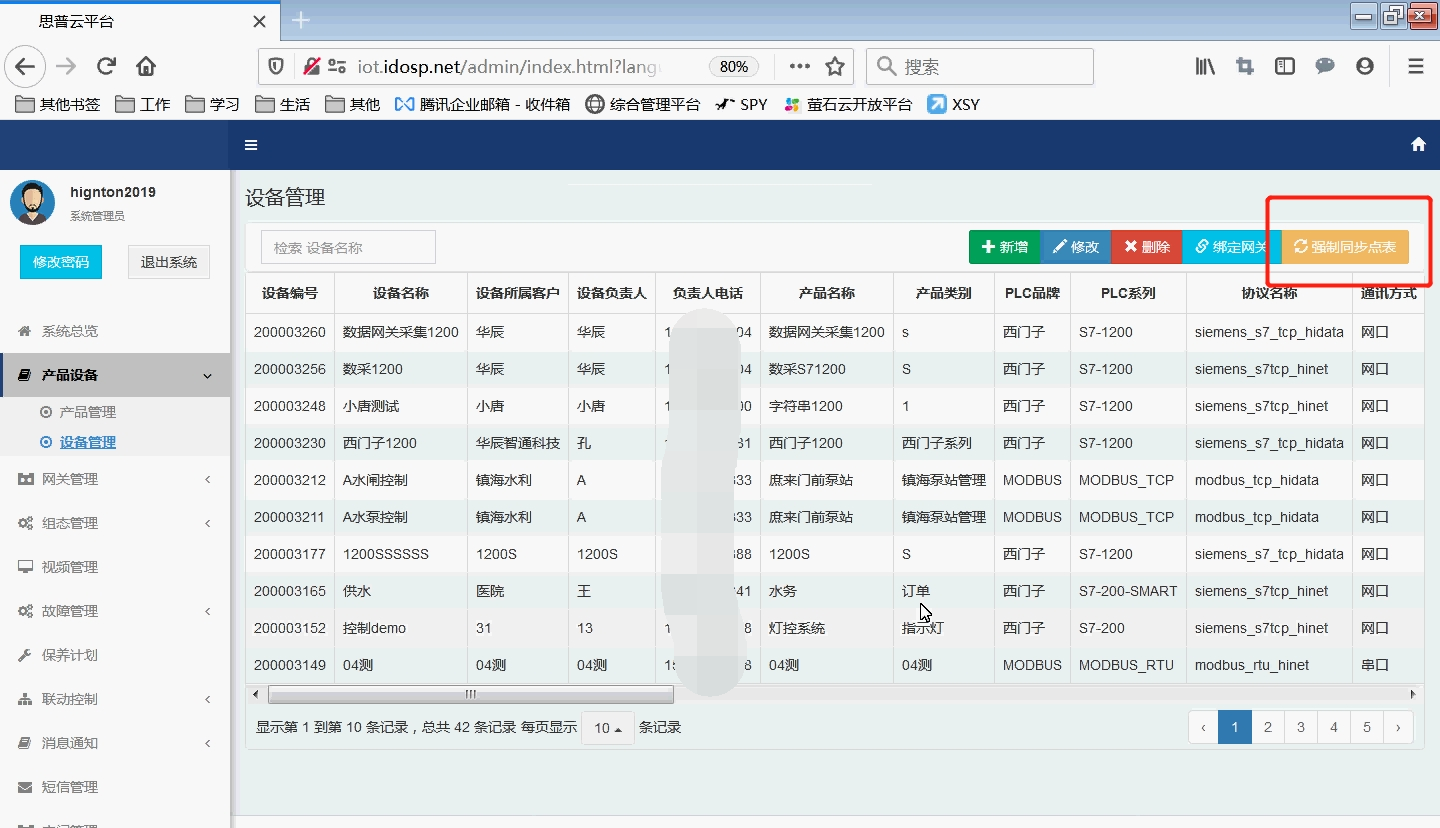

注意：设备IP填PLC的IP，设备绑定网关后网关会自动重启，大概一分钟左右会重启完成，重启之后数据若还是没有上来可点击【强制同步点表】
4、查看实时数据

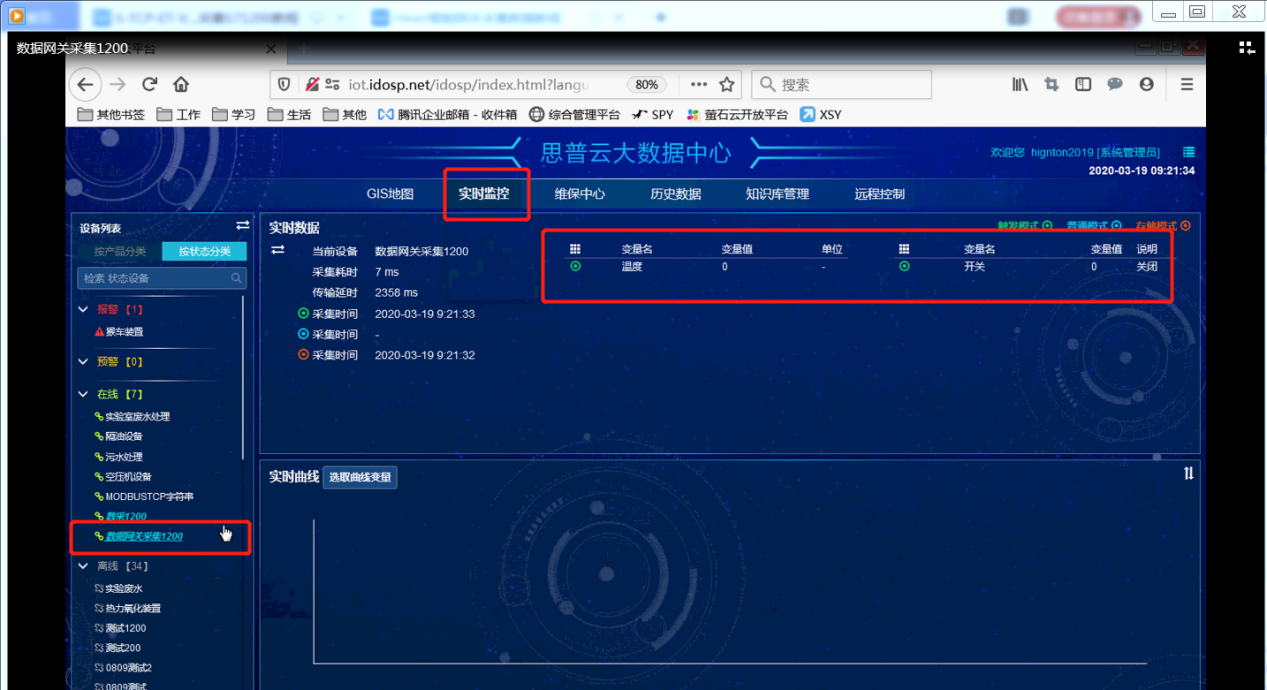

点击网页右上角大数据中心图标进思普云大数据中心查看实时数据，点击“实时监控-实时数据”查看数据。
查看历史数据

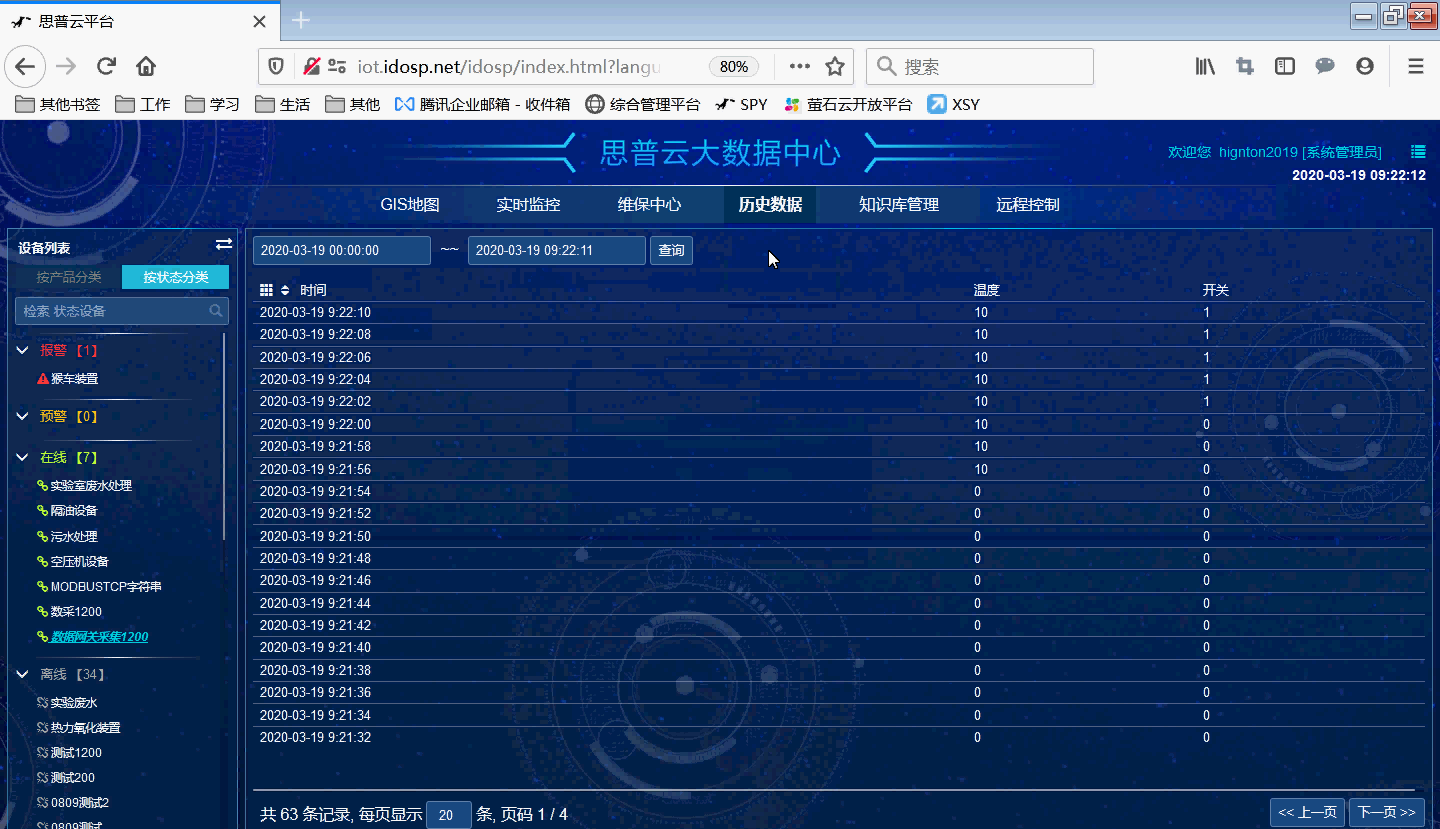

点击【历史数据】-【数据展示】查看当日的历史数据。
第八步，远程控制

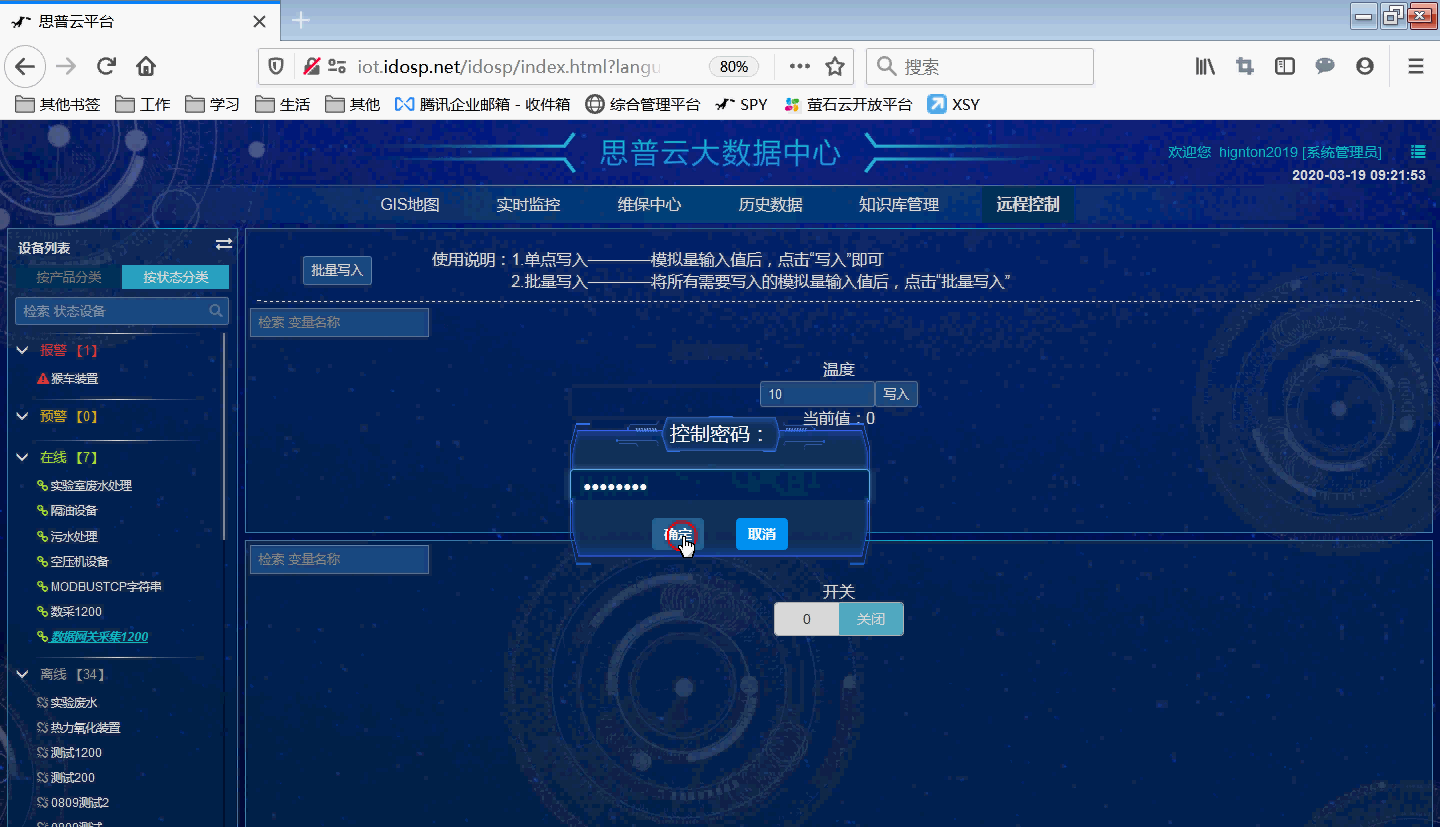

点击【远程控制】，输入数值点击【写入】，输入控制密码点击【确定】。
